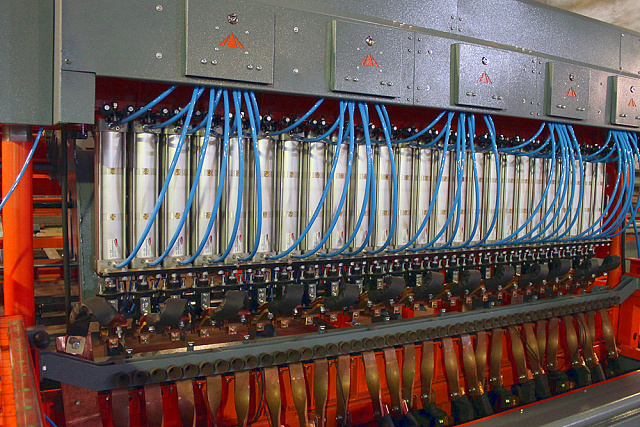

Модель серии WF предназначена для производства тяжелой арматурной сетки с диаметром прутков от 4 до 12 мм. Высокая производительность (до 55 тонн/смена при скорости до 80 сварок в минуту), позволяет выпускать арматурную сетку в большом объеме.

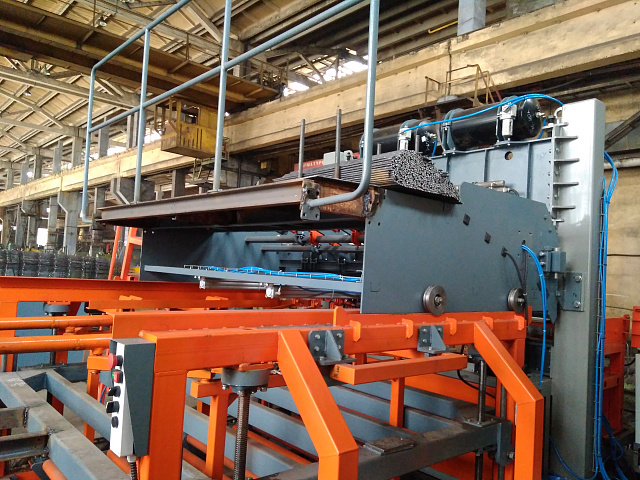

Сварочный портал серии WF может быть укомплектован лотком для ручной подачи поперечного прутка или автоматическим бункером (пруток подается во время сварки aвтоматически).
Линия комплектуется пультом дистанционного управления, пакетировщиком для формирования штабеля из сетки, сварочными электродами из специального сплава на основе карбида титана. Могут быть изготовлены машины под большие диаметры арматуры по согласованию.
- Скорость сварки 40 / 80 прутков в минуту (бункер подачи) в зависимости от конфигурации;
- Использование сервопривода позволяет изготавливать ровную сетку с переменным шагом по программе;
- Изготавливается с использованием комплектующих мировых брендов «Camozzi» (Италия), «Tramec» (Италия), «Schneider Electric» (Франция).
-
Подробное описание

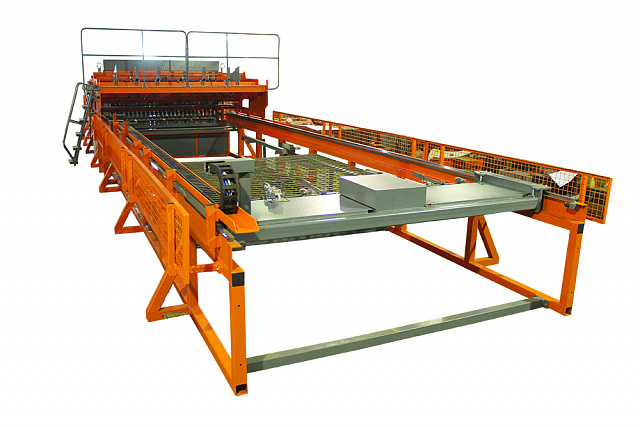

Модуль продольного перемещения сетки
Модуль продольного перемещения сетки через сварочный портал благодаря использованию сервопривода позволяет изготавливать ровную сетку с переменным шагом.
Модуль пакетирования
Основной задачей модуля пакетирования является освобождение сварочного портала от готовой сетки. Пакетировщик располагается непосредственно под модулем продольного перемещения, где формируется штабель из сетки. На немеханизированный рольганг предоставляется комплект чертежей для изготовления.

Комплектация линии шириной 2000 мм:
1) Сварочный портал (с бункером подачи / лотком подачи прутков)
2) Модуль подачи продольных прутков (серво, рабочая длина 3000 мм)
3) Модуль продольного перемещения сетки
4) Пакетировщик (рабочая длина 6000мм)
-
Спецификация
Сварочный портал
WF
Под заказ
Диаметры свариваемых прутков, мм
4-12
По запросу
Размер ячеек (шаг 50 мм), мм
от 50x50 до 300х300
от 50x50 до 300х300
Максимальная ширина сетки, мм
1500, 2000, 2500
По запросу (до 3200 мм)
Максимальное количество точек сварки, шт
до 50
По запросу
Подача поперечного прутка
автоматически(бункер)/вручную
автоматически(бункер)/вручную
Подача продольного прутка
вручную (с модуля подачи)
вручную (с модуля подачи)
Режим сварки
каскадный*
каскадный/одновременный
Мощность сварочных трансформаторов, кВт
75х16(150*)
-
Производительность (поперечных прутков в минуту)
бункер 40 / 80
Коммерческое предложение
*По запросу: одновременный.
- Фото
-
Сравнение
Продольная
проволокаПоперечная
проволокаДиаметр
проволокиШирина
сеткиУровень
автоматизацииПроизводительность Цена МТР мерная мерная 2 - 25 мм до 2400 мм РЛ мерная мерная 3 - 6 мм до 2500 мм РЛТ мерная мерная 3 - 12/16 мм до 3000 мм РЛМ мерная мерная 3 - 5 мм до 2000 мм WP мерная мерная 3 - 6 мм до 3000 мм WL бухты бухты 2,5 - 5 мм до 2000 мм WL Рулон бухты бухты 1,4 - 3 мм до 2000 мм WL Компакт катушки бухты 2,5 - 5 мм до 2000 мм WFE мерная мерная 4 - 36 мм до 3600 мм WF мерная мерная 4 - 12 мм до 3200 мм
-
