Линия сварки плоских каркасов серии WPD
Линия сварки плоских каркасов серии WPD

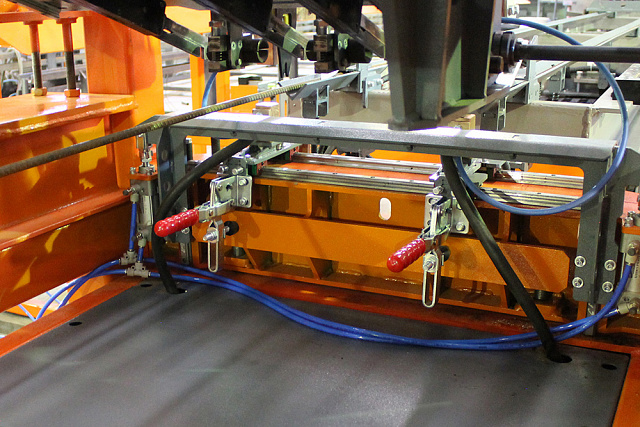

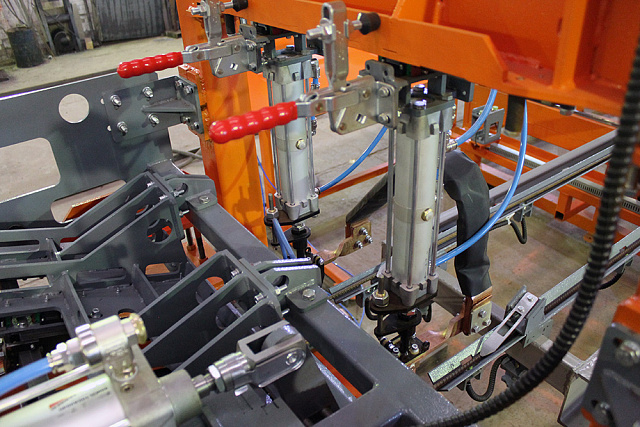

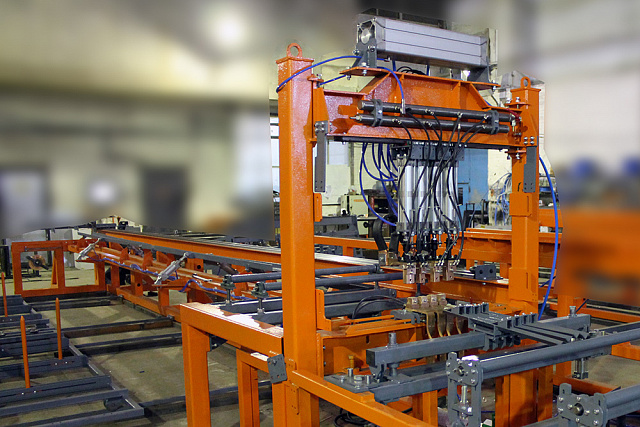

Линия сварки плоских каркасов серии WPD предназначена для сварки тяжёлых плоских арматурных каркасов. Машины серии WPD работают в трех конфигурациях: подачи проволоки и арматуры с бухт (автоматическая) и в виде мерных прутков (полуавтомат), а также до 5-ти точек сварки арматурных каркасов (расширенная функциональность). Расстояние между подвижными электродами на верхней балке может быть произвольным в пределах ширины сварочного портала. Направляющие типа «ласточкин хвост» позволяют быстро регулировать ячейку между продольными прутками.

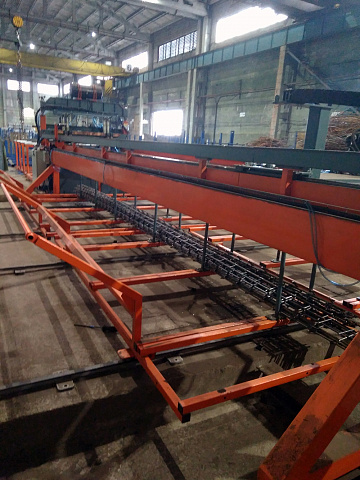

Модуль продольного перемещения сетки благодаря использованию сервопривода позволяет изготавливать ровный каркас с переменным шагом. Шаг между поперечными прутками задается с пульта и меняется плавно. После того как первый поперечный пруток размещен в зоне сварки, сервокаретка с помощью захватов, направляет каркас в зону готовой продукции (пакетировщик). Для удобства выгрузки готовых каркасов пакетировщик комплектуется вывозной телегой.

Прочные плоские арматурные каркасы используются при производстве различных сборных железобетонных изделий на заводах стройиндустрии и заводах ЖБИ. Арматурные каркасы используются в монолитном строительстве, а также при строительстве различных зданий и сооружений, что позволяет в несколько раз снизить затраты на строительство и сократить  сроки сдачи объектов в эксплуатацию. Кроме того сварочная машина обеспечивает высокое качество свариваемых каркасов, что необходимо в современных условиях.

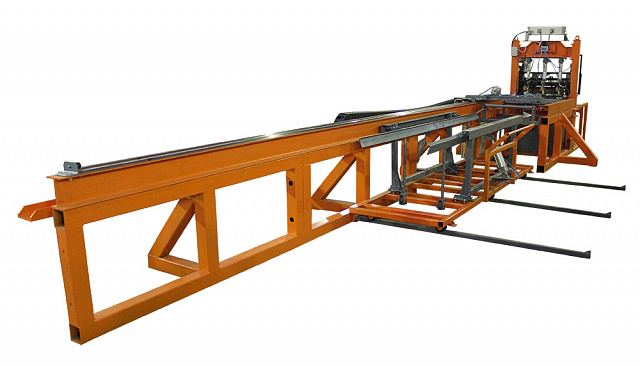

Автоматическая линия сварки плоских двухветвевых каркасов
Характеристика оборудования Развернуть все ►
  • Спецификация



    Мерные + бухты Мерные + мерные Бухты + бухты
    Напряжение питания, В 380 380 380
    Мощность и количество устанавливаемых трансформаторов, кВт х шт. 75х1 100х1 75х1
    Диаметр свариваемых прутков, мм 3-5 поперечные (Вр-1),
    8-32 продольные (А-I, А-III)
    5-12 поперечные
    (Вр-1, А-I, А-III);
    8-32 продольные (А-I, А-III)
    3-5 поперечные (Вр-1),
    4-12 продольные (Вр-1)
    Номинальное давление питающей пневмосети, МПа 0,6 0,6 0,6
    Ширина каркаса, мм до 560 до 560 до 560
    Длина каркаса, мм 1000-6000 1000-6000 1000-6000
    Количество точек сварки, шт. 2 2 2
    Подача поперечного прутка автоматически (из бухт) полуавтоматически
    (из бункера)
    автоматически (из бухт)
    Подача продольного прутка вручную вручную автоматически (из бухт)
    Скорость сварки, поперечных прутков в минуту до 50* до 50* до 50*
  • Фото
